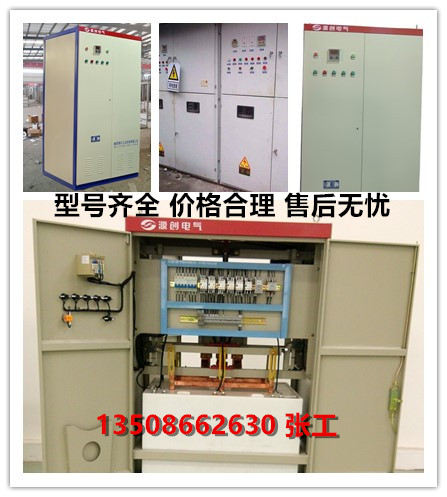

液體電阻起動柜即我們常說的液阻柜，水阻柜，水阻，顧名思義，即水電阻(又被稱為液阻柜)。 液體電阻起動柜工作原理是在被控繞線電動機的轉子回路中串入特殊配置的電解液作為電阻，并通過調整電解液的濃度及改變兩極板間的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機在獲得最大起動轉矩及最小起動電流的情況下均勻升速，起動結束，電氣開關短接轉子回路。
按照電機的不同，分為兩種水阻:
一種是轉子串水阻，即電機屬于繞線式電機，即轉子回路未短接。此時通過改變起動過程中轉子回路的電阻值來逐步實現軟起動。
二是定子串水阻，即電機屬于鼠籠型電機，即轉子回路在電機內部已短接。此時通過改變起動過程中定子回路的電阻值來逐步實現軟啟動。
按照實現方式的不同，分為兩種水阻:
一種是溫度改變阻值大小，即在啟動過程中，由于液體內部的電解液隨著液體溫度的升高，電解液分子活動加劇，使電阻值逐步減小，逐步改變機端電壓，使之達到軟起動的目的。
二是通過柜內增加極板升降電機，勻速的改變輸入輸出極板之間的距離，改變電阻值的大小，逐步改變機端電壓，使之達到軟起動的目的。
其中若是溫度改變阻值大小，主要屬于定子串水阻系列。
若通過極板升降電機改變阻值大小，則定子和轉子串水阻都可。
