星三角降壓啟動， 就 是以改變電動機繞組接法，來達到降dao壓啟動的目的。啟動時，由主接觸器將電 源給三角形接法的電動機的三個首端，由星點接觸器將三角形接法的電動機的三個尾端閉合。繞組就變成了星形接法，啟動完成后，星點接觸器斷開運轉接觸器將電源給電動機的三個尾端。繞組就變成了三角形接法。電動機全壓運轉。整個啟動過程由時間繼電器來指揮完成。星點接觸器和運轉接觸器必須實行連鎖。如圖所示km2為主接觸器km1為星點接觸器，km3為運轉接觸器。kt為時間繼電器。

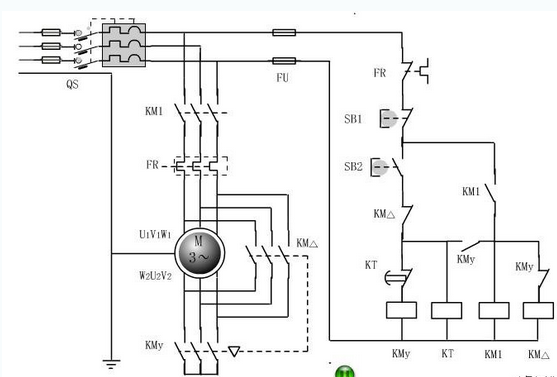

星三角降壓啟動電圖路圖解
如上圖所示是用按鈕和接觸器控制的星三角降壓啟動的 控制電路。該線路 使用了三個接觸器、一個熱繼電器和三個按鈕。接觸器KM作引入電源用，接觸器KMy和KM△分別作星形啟動用和三角形運行用，SB1是啟動按鈕，SB2是星~三角轉換按鈕，SB3是停止按鈕，熔斷器FU1作為主電路的短路保護，熔斷器FU2作為控制電路的短路保護，F(xiàn)R作過載保護。
軟起動技術有著多種啟動方式,我們常見的電動機起動方式有:全壓直接啟動，自耦減壓起動、y-δ星三角起動、軟起動器、變頻器。這幾種起動控制方式中，星三角起動，自藕減壓起動因其成本低，維護相對軟起動和變頻控制容易，目前在實際運用中還占有很大的比重。但因其采用分立電氣元件組裝，控制線路接點較多，在其運行中，故障率相對還是比較高。

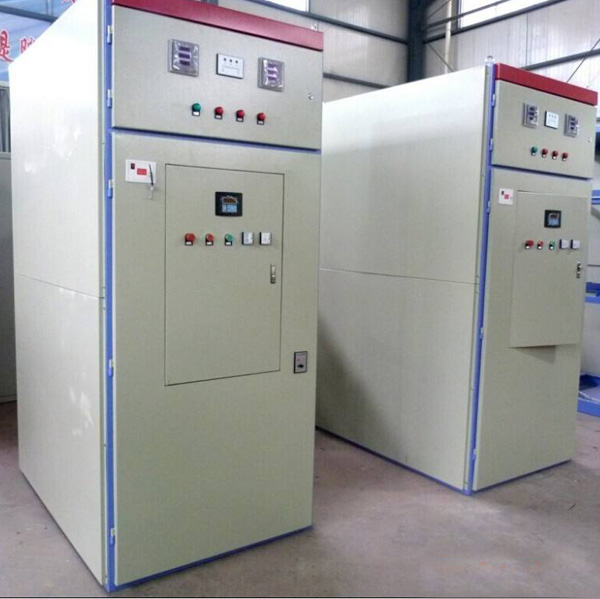

高壓固態軟啟動柜,一體化高壓固態軟起動裝置可以以多種起動方式進行起動，針對不同的電機不同的負載，采用不同的起動方式，可以很好的降低電機的起動電流，減少對電網和電機自身的沖擊，同時可以延長壽命，減少故障率和停機時間,當電機達到全速運行后，電機是流降到正常全速運行的電流值，高壓軟啟動柜有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止 導通所產生的壓降引起的熱損耗，大的提高了電機和負載的工作效率，保證在使用過程中安全可靠；是目前降壓和起動更為合理、更為先進的起動方式。
訂貨須知：
用戶可以結合實際情況選擇相應的啟動方式,從而靈活的對電機進行啟動, 避免了傳統啟動技術的固定性。為使您獲得更佳使用效果，請您在訂貨時提供配用電機的型號、功率、定子電壓、電流、轉子電壓、電流數據和帶動負載的類型及電機實際負載等情況。
