源創水阻起動柜動作試驗

1 用手動盤車方法使動極板處于上、下限位的中間，檢查控制電源三相電正常后，將“試驗”開關左旋于“工作”位置，合上柜內空氣開關，此時若極板上行則為相序正確。

2 動極板到上限位應停止。若動極板下行則相序錯誤，此時關掉電源交換兩相電源線即可。

3 合上控制及傳動電機電源，將“試驗”開關右旋于“試驗”位置，極板向下運動直到下限位置停止且KM2吸合。

4 左旋“試驗”開關到“工作”位置，極板復位至上限位，用表計出極板從上限位運行到下限位的時間。如果起動器沒有帶PLC，則需要整定KT1時間比該時間長2秒左右；如果起動器帶有PLC，則需要調整PLC上的電位器使動作時間比該時間長2秒左右。

   注：如工作需要變更控制電源請按上述辦法確定相序。

源創液阻柜通電試車

1 送起動器控制電源，再次做起動器動作試驗，若正常將“試驗”開關旋到“工作”位置。

2 模擬試車

j 主電機一次柜設在“試驗”位置，只送一次柜和起動器的控制電源。

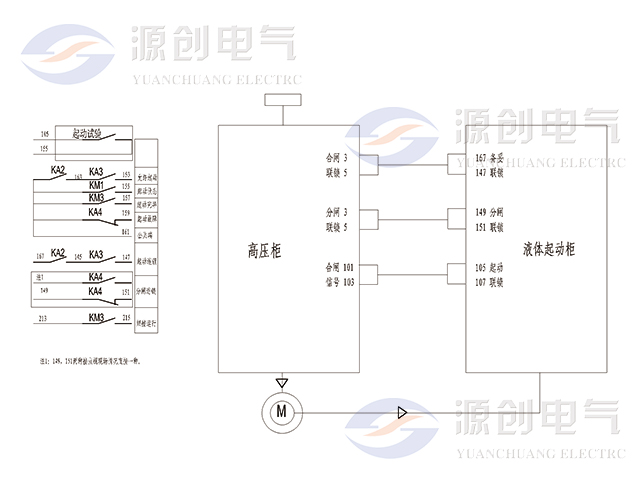

k 當起動器“允許起動”指示燈亮后，按下一次柜合閘按鈕此時一次柜開關合閘，起動器面板上“起動”指示燈亮，同時極板自上而下運行至下限位置時短接接觸器KM2吸合，“起動”燈滅，“運行”燈亮，以上表明起動及運行正常。

l 按下一次柜分閘按鈕，一次柜開關分閘， KM2斷開，“運行”燈滅，極板自下而上運行，同時“復位”指示燈亮，當運行到上限位后“復位”指示燈滅，“允許起動”燈亮。為下次起動作準備。

3 起動試車

j 送上一次回路電源及一次柜、起動器控制電源，將一次柜設在“工作”位置。

k 按模擬試車的順序起動電機，觀察起動電流是否在規定（1.1～1.3I_1e）范圍以內。若起動電流開始過大，說明電阻配小了，此時應降低電阻液濃度，方法是從水箱中抽出部分液體，同時加入等量的清水，攪勻后重新試車；若起動電流開始過小， KM2接觸器合閘時又沖擊過大，說明電阻配得過大了，應減小，此時應增加電阻液濃度，方法是抽出部分液體加入適量的電液粉注意一次不要加得太多，充分溶解注入水箱，經過調節直到起動電流正常為止。
