開關柜在配電系統中是必不可少的一環，廣泛應用于各個行業，它必須要滿足GB3906-1991《3-35 kV交流金屬封閉開關設備》標準的有關要求，才能保證安全正常的運行。

經過多年的發展，開關柜主要由柜體和斷路器二大部分組成，具有架空進出線、電纜進出線、母線聯絡等功能。

柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

柜體的材料：

1)冷扎鋼板或角鋼(用于焊接柜)。

2)敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜)。

3)不銹鋼板(不導磁性)。

4)鋁板((不導磁性)。

柜體的功能單元：

1)主母線室(一般主母線布置按“品”字形或“1”字形兩種結構

2)斷路器室 、

3)電纜室

4)繼電器和儀表室

5)柜頂小母線室

6)二次端子室

柜內電器元件：

1、柜內常用一次電器元件（主回路設備）常見的有如下設備：

電流互感器簡稱CT【如：LZZBJ9-10】

電壓互感器簡稱PT【如：JDZJ-10】

接地開關【如：JN15-12】

避雷器(阻容吸收器)【如：HY5WS單相型;TBP、 JBP組合型】

隔離開關【如：GN19-12、GN30-12、GN25-12】

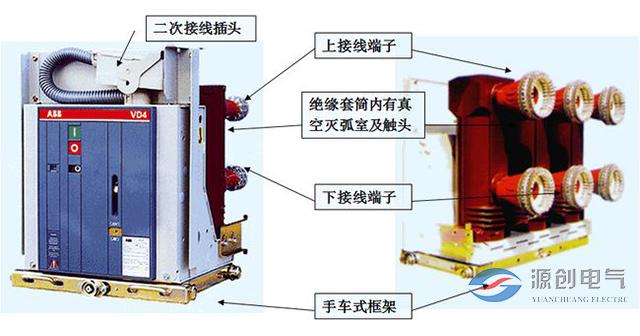

高壓斷路器【如：少油型(S)、真空型(Z)、 SF6型(L)】

高壓接觸器【如： JCZ3-10D/400A型】

高壓熔斷器【如：RN2-12、XRNP-12、RN1-12】

變壓器【如：SC(L)系列干變、 S系列油變】

高壓帶電顯示器【GSN-10Q型】

絕緣件【如：穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套】

主母線和分支母線

高壓電抗器【如串聯型：CKSC和起動電機型：QKSG】

負荷開關【如：FN26-12(L)、FN16-12(Z)】

高壓?jiǎn)蜗嗖⒙?lián)電容器【如：BFF12-30-1】 等等

2、柜內常用的主要二次元件（又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備）,常見的有如下設備：

1.繼電器2.電度表3.電流表4.電壓表5.功率表6.功率因數表7.頻率表8.熔斷器9.空氣開關10.轉換開關11.信號燈12.電阻13.按鈕14.微機綜合保護裝置等。

二、高壓開關柜分類

1、按斷路器安裝方式分為移開式（手車式）和固定式

（1）移開式或手車式(用Y表示)：表示柜內的主要電器元件(如：斷路器)是安裝在可抽出的手車上的，由于手車柜有很好的互換性,因此可以大大提高供電的可靠性，常用的手車類型有：隔離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等，如kyn28A-12。

（2）固定式(用G表示)： 表示柜內所有的電器元件(如：斷路器或負荷開關等)均為固定式安裝的，固定式開關柜較為簡單經濟，如XGN2-10、GG-1A等。

2、按安裝地點分為戶內和戶外

（1）用于戶內(用N表示);表示只能在戶內安裝使用， 如：KYN28A-12等開關柜；

（2）用于戶外 (用W表示);表示可以在戶外安裝使用， 如： XLW等開關柜。

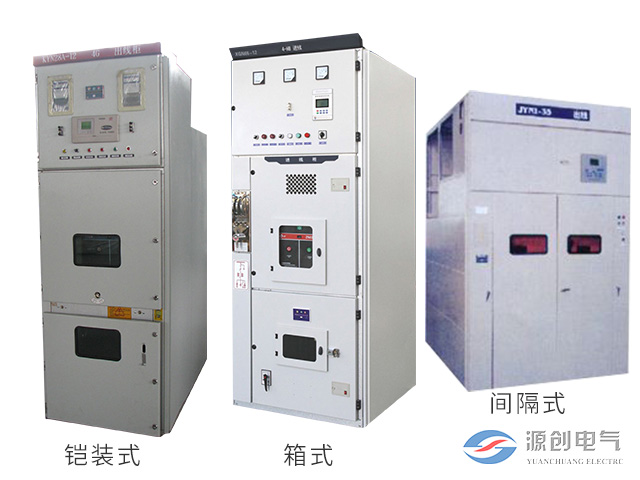

3、按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜、金屬封閉箱式開關柜和敞開式開關柜四大類：

（1）金屬封閉鎧裝式開關柜（用字母K來表示）主要組成部件（例如：斷路器、互感器、母線等）分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如KYN28A-12型高壓開關柜。

（2）金屬封閉間隔式開關柜（用字母J來表示）與鎧裝式金屬封閉開關設備相似，其主要電器元件也分別裝于單獨的隔室內，但具有一個或多個符合一定防護等級的非金屬隔板。如JYN2-12型高壓開關柜。

（3） 金屬封閉箱式開關柜（用字母X來表示）開關柜外殼為金屬封閉式的開關設備。如XGN2-12型高壓開關柜。

（4）敞開式開關柜，無保護等級要求，外殼有部分是敞開的開關設備。如GG-1A(F)型高壓開關柜。
