靜止式進相器，控制原理圖。



這種圖紙已經過時了，而且所提供的圖紙中，也沒有詳細的列出控制中心部分，充其量這張圖紙，也只能是作為參考，沒有多少的實際價值。



靜止式進相器，有用嗎。



靜止進相機圖，很難得呀，靜止進相機圖，很難得呀。

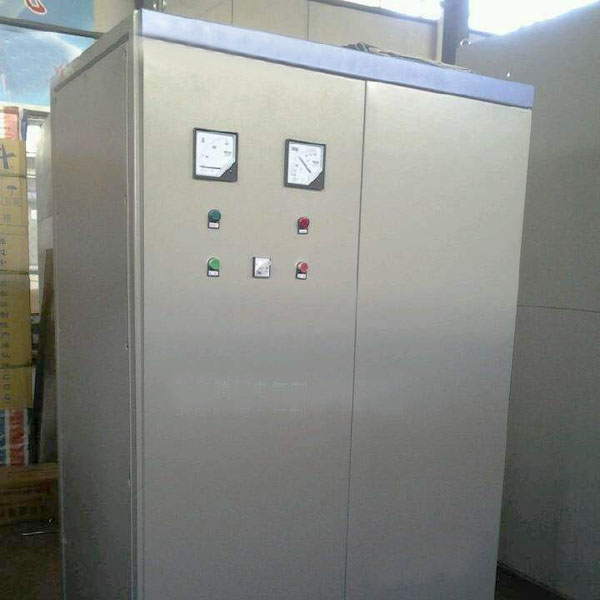

HP系列智能化，靜止式進相器是串接于交流，繞線式異步電動機的轉子回路，用以提高電動機的功率因數和效率，降低電機和電力系統的損耗，從而達到降耗節能的效果，提高企業的經濟效益。在電機轉子側串接，靜止式進相器進相之后，電機定子側的電流可大幅度下降，功率因數顯著提高，電機溫升降低，效率和過載能力也相應提高。

聯銳達公司生產，的HP系列智能化，靜止式進相器優點。

1、  采用計算機智能化控制技術，具有手動、自動進相選擇，有過流、過溫、轉子缺相，主電機運行狀態監控等保護功能。

2、  在結構上采取了主要器，件平面布置及防塵風道式結構。實現了無環流狀態，下運行的工作方式，使進相器的功耗減少，可靠性大幅度提高，維修特別方便簡單。

使用情況

A、 想提高電機的過載能力。

B、 電機運行時溫度太高。

C、 想解決電容就地補償的不足。

D、電機功率因數低，能耗大。

E、 電機定子電流大，電網容量有限。

F、 以前采用的，旋轉式進相機壽命已到。

G、電網功率因數低。

三、性能特點。

1、  可使繞線式異步電動機的，功率因數提高到0.95。

2、  減少異步電動機，的定子電流10%以上，節約銅耗、線損20—30%，并顯著降低定子的溫升，從而提高電機的使用壽命。

3、  提高負載的，過載能力和電機效率。

4、  本產品設有短路保護，過載保護。

5、  補償性能遠優于，定子前電容補償。

6、  綜合性能優于，旋轉式進相機。




HP系列智能化靜止式進相器，應用于球磨機節能。


球磨機的單位能耗的，高低和生產量是成反比的，單位能耗隨著生產量的上升而下降。造成這一現象的根本原因，是球磨機空載時已經達到了，電機額定負載的50~70%，因此提高生產量是降低，單位能耗的有效途徑，絕大多數球磨機運行在電動機，的額定點附近，（HP系列靜止式進相器，除了能象電容補償，那樣提高電網功率因數，降低電網線損外，最主要的是它能改善電動機特性，在同樣的電動機溫升下，使用HP系列進相器，可以提高電機的過載能力，以達到提高球磨機的產量，降低單位能耗，實現節能的目的。請問一下這個產品可靠嗎，能達到所說的節能目的嗎。
