液體電阻起動柜，原理圖，經過多次實踐檢驗很實用的圖紙。

全套軟起動器典型控制詳圖，包括：HPS2S型軟起動器，典型控制圖、使用二臺D型軟起動器一用一備控制圖，使用二臺S型軟起動器控制，消防泵一用一備原理圖，HPS2S/D/DH/DN 智能 ，1TX 軟起動控制等等，共16張圖，可以參考借鑒。




ATS48軟起動柜，一拖一圖紙。

盤面布置圖  ，控制原理圖。

施耐德軟起動器。

在下理解理解的是，啟動轉矩與啟動電流成正比，所以啟動電流倍數與啟動轉矩倍，數兩者數值上相等。啟動轉矩等于額定轉矩乘，以啟動轉矩倍數。也不知道在下這樣哪里理解錯了，同時電動機的啟動轉矩相對值是否等于，啟動轉矩倍數，提前謝謝您的回復。

我在一個工地上碰到了電機的軟起動，不知道軟起動是怎么回事，想向大家請教一下。

限定的條件不同。堵轉轉矩限定的條件是“額定電壓，額定頻率，轉子堵住”這樣一個特定的狀態，它與時間無關，只與施加的電壓，頻率和轉子是否堵住及轉子，在什么位置（什么角度），堵住有關，而起動（過程），轉矩限定的條件是， “在額定電壓和額定頻率下，轉速由零到負載轉速的起動期間，”這樣一個特定的過程，既然是一個過程，那就必然要經歷一定的時間，因此它除了強調電壓，頻率等狀態量的同時更強調了，轉速從0到負載轉速的起動過程。

啟動轉矩與電流的轉矩，分量成正比-有功分量，開關頻率越高力矩越低，（艾默生的數據），也可以這么理解雷電，高頻設備會將低力矩，但是開關頻率越高對抑制，諧波是有好處的，矛盾論。



啟動電流倍數與啟動轉矩，倍數兩者數值上相等。

      啟動轉矩等于額定轉矩，乘以啟動轉矩倍數。

      電動機的啟動轉矩相對值，是否等于啟動轉矩倍數。

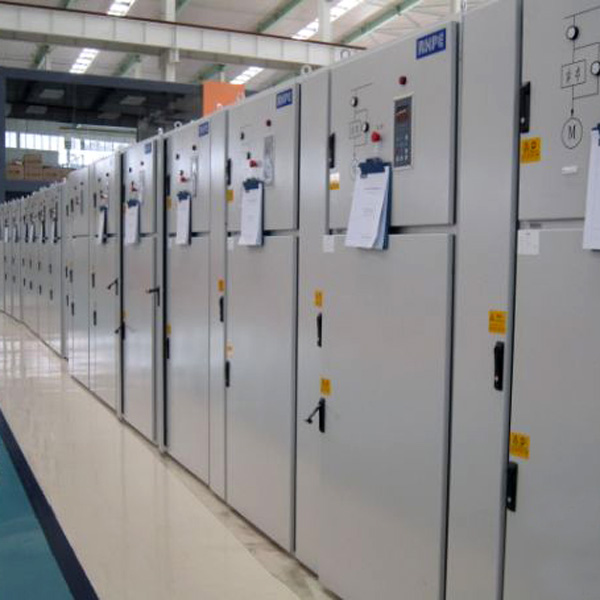

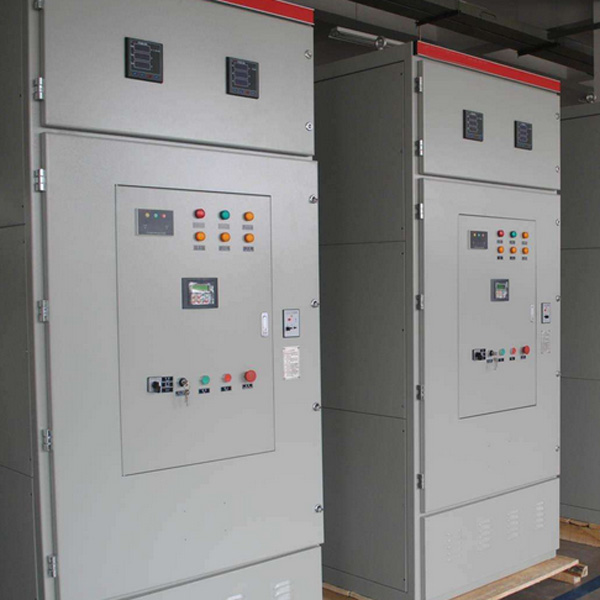

DYQ4系列高壓籠式，（同步）電動機起動器，適用于額定電壓3.6kV、7.2kV、12kV是大，中型籠型交流異步電動機或，異步起動的軟起動，軟停機與保護。尤其是電網容量不足的工礦企業，采用改裝置更能顯示出它的可預測，可調整和可控制優越性。產品應用遍及冶金、石油、化工，水利、電力、輕工、礦山，建材、市政工程、制藥等領域。



工作原理。

    在電機定子回路中串入，特制的液態電阻，隨著電機的啟動，液態電阻器的動，定極板間的距離按預定設置自動改變，阻值無級平滑減小，電機端電壓均勻提高，從而達到電機平滑軟啟動的目的。起動結束后電阻器自動切除，電機投入全壓運行，起動過程對電網及機械，設備無沖擊干擾。
