高壓固態軟啟動柜已在機械制造、電機啟動、水泥生產、冶金、礦山、采油、化工、水處理、石化等行業泵、風機、抽油機、空氣壓縮機、球磨機、起重機、壓縮機、破碎機、傳送機、升降機、離心機、軋鋼機等多種負載上得到廣泛應用。

高壓固態軟起動柜采用模塊化設計，這樣對檢修和維護都很方便，而且和配有真空斷路器的高壓進線柜配套使用，結構采用冷軋鋼板覆鋁鋅板，采用金屬防電磁干擾屏蔽設計，減少外部環境對裝置內部的污染和干擾，高、低壓立絕緣布局合理確保安全，該裝置主要由可控硅組件單元、控制和保護單元、人機顯示單元等等組成。下面將詳細介紹高壓固態軟啟動柜中的各個單元模塊。

1、可控硅組件單元：

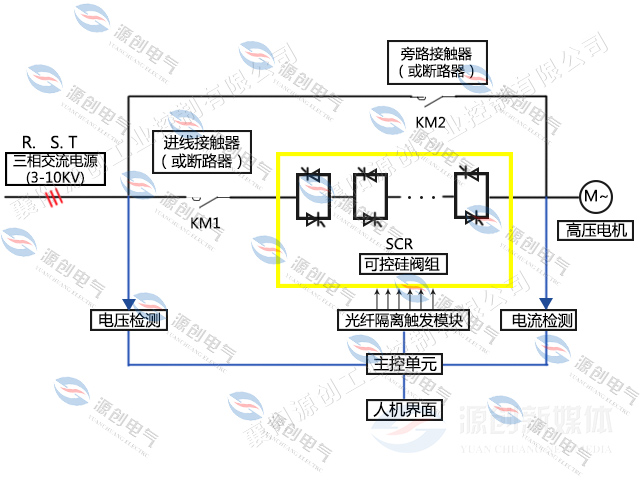

主功率單元主要由高壓真空接觸器和SCR可控硅閥組構成，其中高壓真空接觸器分進線接觸器和旁路接觸器，接觸器的電壓和大小根據電機電流和電壓合理選用；

進線柜接觸器提供高壓電源進線，可在有故障時迅速斷開電源保護電機，旁路接觸器用作起動完畢后其閉合完成起動，SCR可控硅閥組由可控硅串并聯和RC吸收網絡組成功；

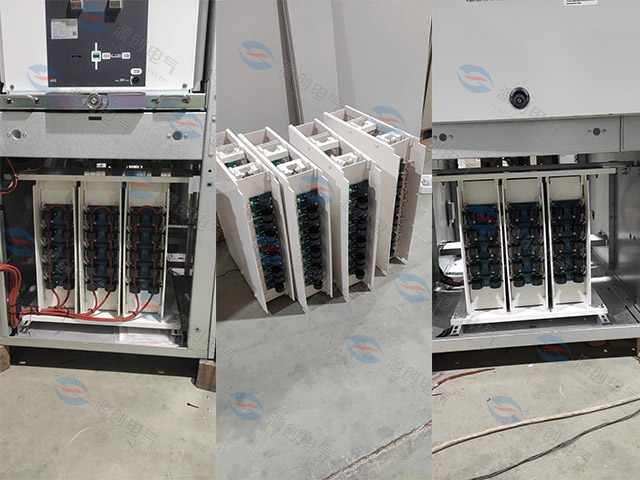

為了達到所有使用電網的峰值電壓要求，可控硅組中每相是用多個SCR（具體數量根據用戶不同電壓等級來決定）串并聯安裝成一組，三組構成本相，允許各相模塊可以便捷地單進行維修和更換，RC吸收網絡負責提供瞬間電壓保護電器，以減少dv/dt沖擊電壓，防止SCR模塊損壞。

2. 主控制模塊

主控制模塊是高壓固態軟啟動柜的核心部分，它負責接收外部輸入信號，如啟動、停止、故障等信號，并控制整個軟啟動過程。主控制模塊還具有人機交互功能，可以通過顯示屏或遠程控制中心進行參數設置和操作。

3. 功率模塊
功率模塊是高壓固態軟啟動柜中的執行單元，它負責將主控制模塊的指令轉化為具體的電壓和電流輸出，以控制電機的啟動過程。功率模塊通常采用先進的電力電子器件，如晶閘管、絕緣柵雙極晶體管等，具有高可靠性、高效率和高響應速度等特點。

4. 電源模塊
電源模塊為高壓固態軟啟動柜提供穩定的直流電源，以確保整個系統的正常工作。電源模塊通常采用高性能的開關電源或線性電源，具有高效率、高穩定性和低噪聲等特點。

5. 保護模塊
保護模塊是高壓固態軟啟動柜中的安全保障單元，它負責監測整個系統的運行狀態，并在出現異常情況時及時切斷電源或發出報警信號。保護模塊通常包括過流保護、過壓保護、欠壓保護、過熱保護等多種功能，以確保系統的安全穩定運行。

6. 通訊模塊
通訊模塊是高壓固態軟啟動柜與外部設備或系統進行數據交換的接口單元，它可以通過串口、以太網等通訊方式與上位機或遠程控制中心進行數據傳輸和控制。通訊模塊具有高可靠性、高傳輸速率和低誤碼率等特點，可以滿足不同應用場景的需求。

7. 顯示模塊

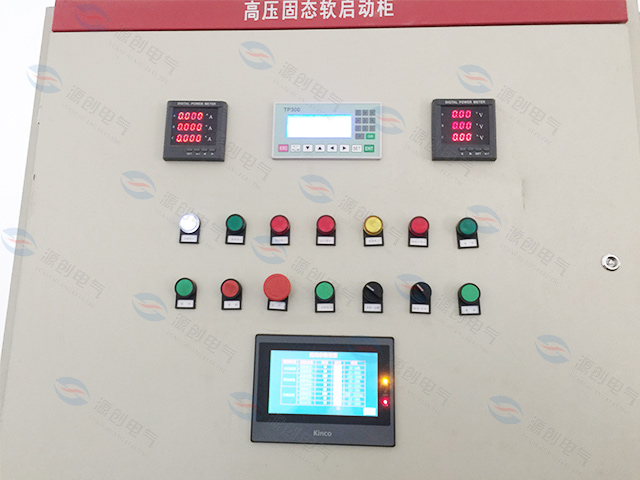

顯示模塊是高壓固態軟啟動柜中的人機交互界面，它可以通過顯示屏或觸摸屏等方式顯示系統的運行狀態、參數設置等信息，方便用戶進行操作和維護。顯示模塊通常采用高清晰度、高亮度的顯示屏，具有直觀、易操作等特點。

8. 冷卻模塊
冷卻模塊是高壓固態軟啟動柜中的散熱單元，它負責將系統產生的熱量及時散發出去，以保持系統的正常工作溫度。冷卻模塊通常采用風冷、水冷等多種散熱方式，具有高散熱效率、低噪音等特點。

綜上所述，高壓固態軟啟動柜由多個單元模塊組成，每個模塊都有其特定的功能和作用。在選擇和使用高壓固態軟啟動柜時，需要根據具體的應用場景和需求進行合理的配置和選擇。
