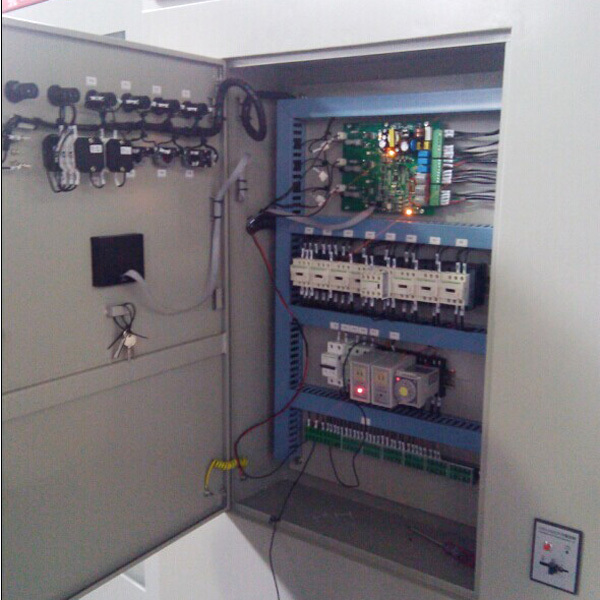

下面我們來分析一下，軟起動柜的節能原理何在。

這要從經濟性，和啟動效果兩方面分析。



 星三角、自耦減壓、軟啟動，是電動機啟動的一種方案，變頻器器件不是為啟動專用的。  那么星三角啟動，優點是最簡單經濟，那么電機在正常運轉時，必須是角形接法才是，且還需要星接點必須引出，到接線盒內才是可靠的，那么必須空載啟動才行。這個設備缺點是星角切換時，轉矩和電流沖擊較大引起的。


保護功能單一，對電機很容易造成損壞的。那么電源線是三根進線六根出線的，那么電纜線接起來的時候比較麻煩，增加電纜成本高。

選型方面，風機、水泵，要提高一個級別選擇才行，那么重載要提高2個級別，以上選型才是可靠的。  自耦減壓啟動那么是需要自耦變壓器，成本略高很多的設備。那么此柜體積大，而且笨拙沉重還有不利于運輸。



啟動電流是可以在，一定范圍內的時候調節的，那么啟動效果比星角好很多。

保護功能單一最為常見，對電機容易造成損壞的。電源線是需要三根進線三根出線的。



選型方面：風機、水泵，要提高一個級別選型，重載要提高2個級別以上選型的。 那么 軟啟動的，啟動時間和電流都可調，那么這個設備柜體積小，重量輕有利于運輸的。而且保護功能齊全的，有利于保護電機的，電源線是三根進線三根出線的，選型方面：風機、1：1選型就可以的，重載要提高1:1個級別以上選型的。



變頻器的啟動，效果當然最好，但由于主要是為了設備電機調速用，那么所以如果專用于電機啟動，實在是浪費了設備資源了的。

  那么隨著科學技術的發展，這些電動機降壓啟動方式，有原來的老式星三角形型、，自藕變壓器到軟啟動器、變頻器。

   那么在工廠中使用，比較廣泛的是軟啟動器。 軟起動器是一種集電機軟起動，、軟停車、輕載節能和，多種保護功能于一體的，新穎電機控制裝置，國外稱為Soft Starter。那么軟啟器采用，三相反并聯晶閘管作為調壓器的，他是將其接入電源，和電動機定子之間。



這種電路如三相全控，橋式整流電路。那么使用軟啟動器啟動電動機時需要注意，晶閘管的輸出電壓逐漸增加，電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。待電機達到額定轉數時，啟動過程結束，軟啟動器自動用旁路接觸器取代已完成任務的晶閘管，為電動機正常運轉提供額 定電壓，以降低晶閘管的熱損耗，延長軟啟動器的使用壽命提高其工作效率，又使電網避免了諧波污染。軟啟動器同時還提供軟停車功能，軟停車與軟啟動過程相反，電壓逐漸降低，轉數逐漸下降到零，避免自由停車引起的轉矩沖擊。軟起動與傳統降壓起動方式的不同之處是：



（1）無沖擊電流。軟起動器在起動電機時，通過逐漸增大晶閘管導通角，使電機起動電流從零線性上升至設定值。對電機無沖擊，提高了供電可靠性，平穩起動，減少對負載機械的沖擊轉矩，延長機器使用壽命。

（2）有軟停車功能，即平滑減速，逐漸停機，它可以克服瞬間斷電停機的弊病，減輕對重載機械的沖擊，避免高程供水系統的水錘效應，減少設備損壞。



（3）起動參數可調，根據負載情況及電網繼電保護特性選擇，可自由地無級調整至最佳的起動電流，通過以上比較，軟啟動的優點是比較明顯。



    節能運行模式：輕載時降低電壓減少了激磁電流，電機電流分為有功分量和無功分量（激磁分量）提高COS∮。



節能運行模式：當電動機負載輕時，軟啟動器在選擇節能功能的狀態下，PF開關熱撥至Y位，在電流反饋的作用下，軟啟動器自動降低電動機電壓。減少了電動機電流的勵磁分量。從而提高了電動機的功率因數（COS∮）。
